Python スクリプトの使用
2019年1月26日
はじめに
Python スクリプトの使用について。
使用バージョン
Salome-Meca 2018.0.1 (Salome 8.5.0)
Python スクリプトの使用
Salome は Python で操作することができる (マニュアルにサンプルあり)。画面下のコンソールで実行できる。
ボックスを作ってみる。新しいドキュメントを作り、Geometry モジュールを起動して、以下のように入力する。
from salome.geom import geomBuilder
geompy = geomBuilder.New(salome.myStudy)
gg = salome.ImportComponentGUI('GEOM')
box = geompy.MakeBoxDXDYDZ(1., 1., 1.)
id_box = geompy.addToStudy(box, 'Box')
gg.createAndDisplayGO(id_box)
gg.setDisplayMode(id_box, 2)

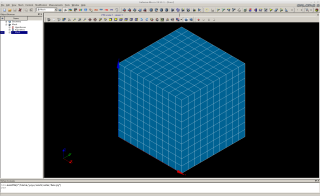

メッシュを作ってみる。Mesh モジュールを起動して、以下のように入力する。
from salome.smesh import smeshBuilder smesh = smeshBuilder.New(salome.myStudy) mesh = smesh.Mesh(box, 'Mesh') algo1D = mesh.Segment() algo1D.NumberOfSegments(10) algo2D = mesh.Quadrangle() algo3D = mesh.Hexahedron() mesh.Compute()
ファイルにして読み込ませることもできる。以下のようなファイル box.py を作る。
import salome
from salome.geom import geomBuilder
from salome.smesh import smeshBuilder
salome.salome_init()
study = salome.myStudy
geompy = geomBuilder.New(study)
smesh = smeshBuilder.New(study)
box = geompy.MakeBoxDXDYDZ(1., 1., 1.)
id_box = geompy.addToStudy(box, 'Box')
mesh = smesh.Mesh(box, 'Mesh')
algo1D = mesh.Segment()
algo1D.NumberOfSegments(10)
algo2D = mesh.Quadrangle()
algo3D = mesh.Hexahedron()
mesh.Compute()
mesh.ExportUNV('box.unv')
salome.myStudyManager.SaveAs('box.hdf', study, False)
study.Close()
新しいドキュメントを作り、メニュー [File]-[Load Script...] で上のファイルを開く。ボックスのメッシュが作られたあと、UNV ファイルが出力され、最後にデータが保存される。
Python スクリプトの自動生成
[File]-[Dump Study...] でスタディの Python スクリプトを書き出すことができる。
GUI なしでのスクリプトの実行
GUI なしでスクリプトを実行することもできる。
サーバーを起動する。
$ salome -t
スクリプトを実行する。
$ salome shell box.py
サーバーの停止する。
$ salome killall
