境界層メッシュの生成

2012年7月7日

はじめに

境界層メッシュの生成について。

使用バージョン

Salome-Meca 2012.1 (Salome 6.4.0)

境界層メッシュの生成

境界層メッシュは、メッシュ設定における "Add. Hypothesis" の "Viscous Layers" で可能。ここではテトラ自動生成で境界層メッシュを作ってみる。

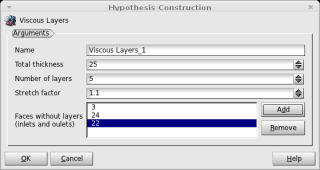

境界層の設定。

境界層の厚さ、層の数、メッシュの成長率を指定。最後に、境界層メッシュを作らない面を設定できる。たとえばダクトなら、入口と出口の面を設定する。

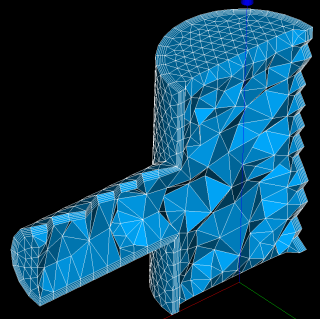

メッシュ作成例。

中身もばっちり。
